蓝图快速入门

蓝图把需要代码完成的事件配置，用可视化工具代替，采用拖拽以及节点和连线的方式编程来控制界面资源的功能和交互，帮助您自由管理界面资源之间的交互关系。

蓝图节点简介

ESMapV拥有场景节点, 页面节点,元素节点,逻辑节点等蓝图节点，满足您通过蓝图节点控制资源与资源之间、资源和图层之间的交互，实现资源的动画、配置更新、数据处理以及数据更新等功能。

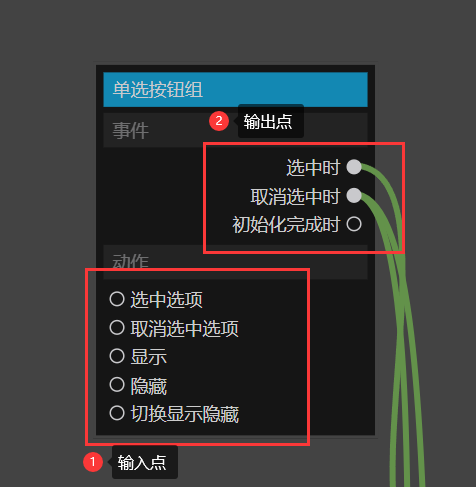

蓝图节点上有很多“连接点”，左侧为输入端点，右侧为输出端点：

• 通过点击输入端点 再点击输出端点 或则 长按输入端点拖拽出连接线段进行连接到输出端点进行连接。
• 输入端点一般为修改当前元素操作指令或接受数据,输出端点一般为监听事件或操作事件反应。

蓝图节点连线

添加蓝图节点后，可以使用连线功能触发两个节点之间的数据交互。单击源节点右侧的输出端点，拖出一条连线，连接到目标节点左侧的输入端点上。

蓝图配置流程

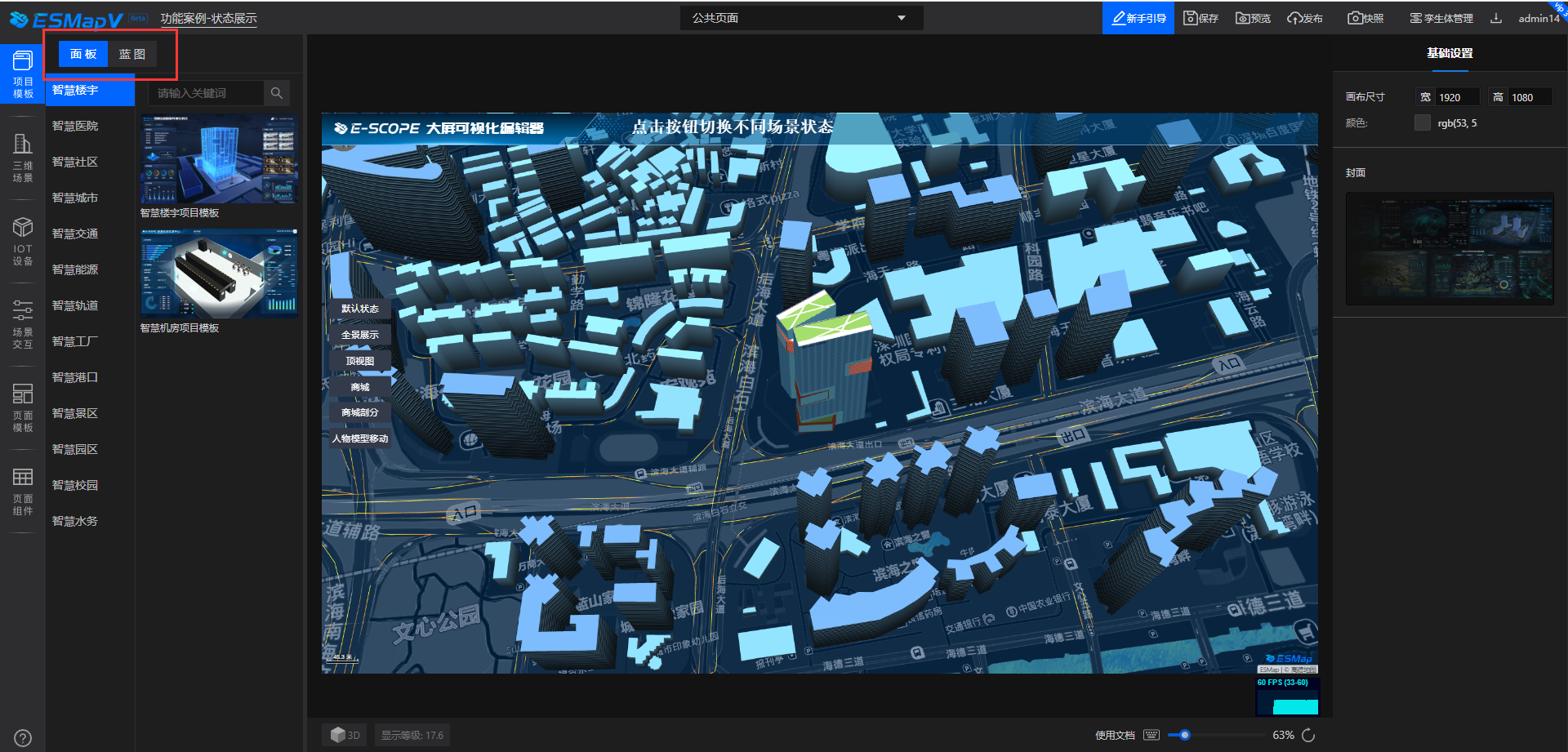

• 点击左上角 面板 | 蓝图 按钮中选择蓝图。

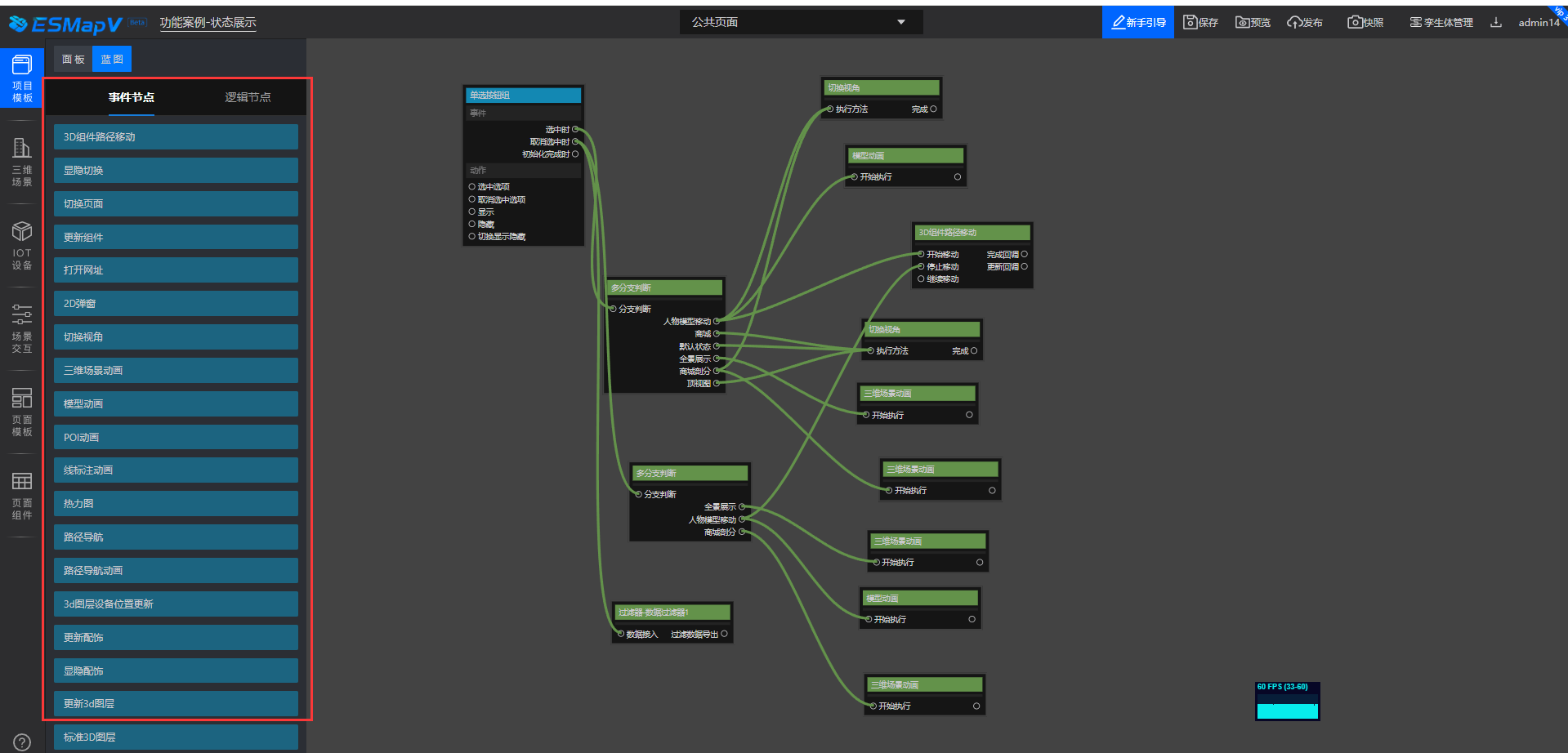

• 从左侧拖拽出想要处理或使用的蓝图节点。

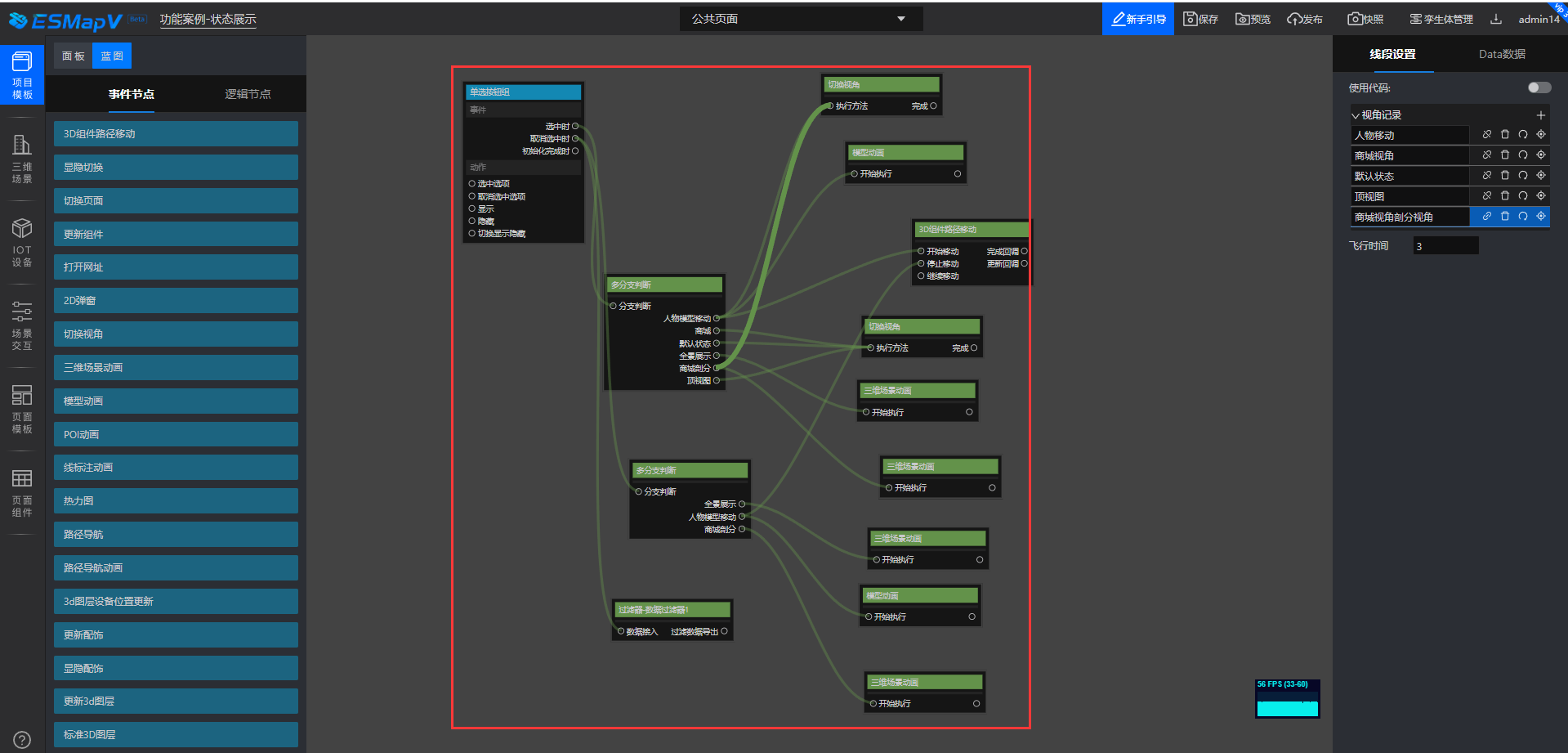

• 根据交互逻辑进行节点连线。

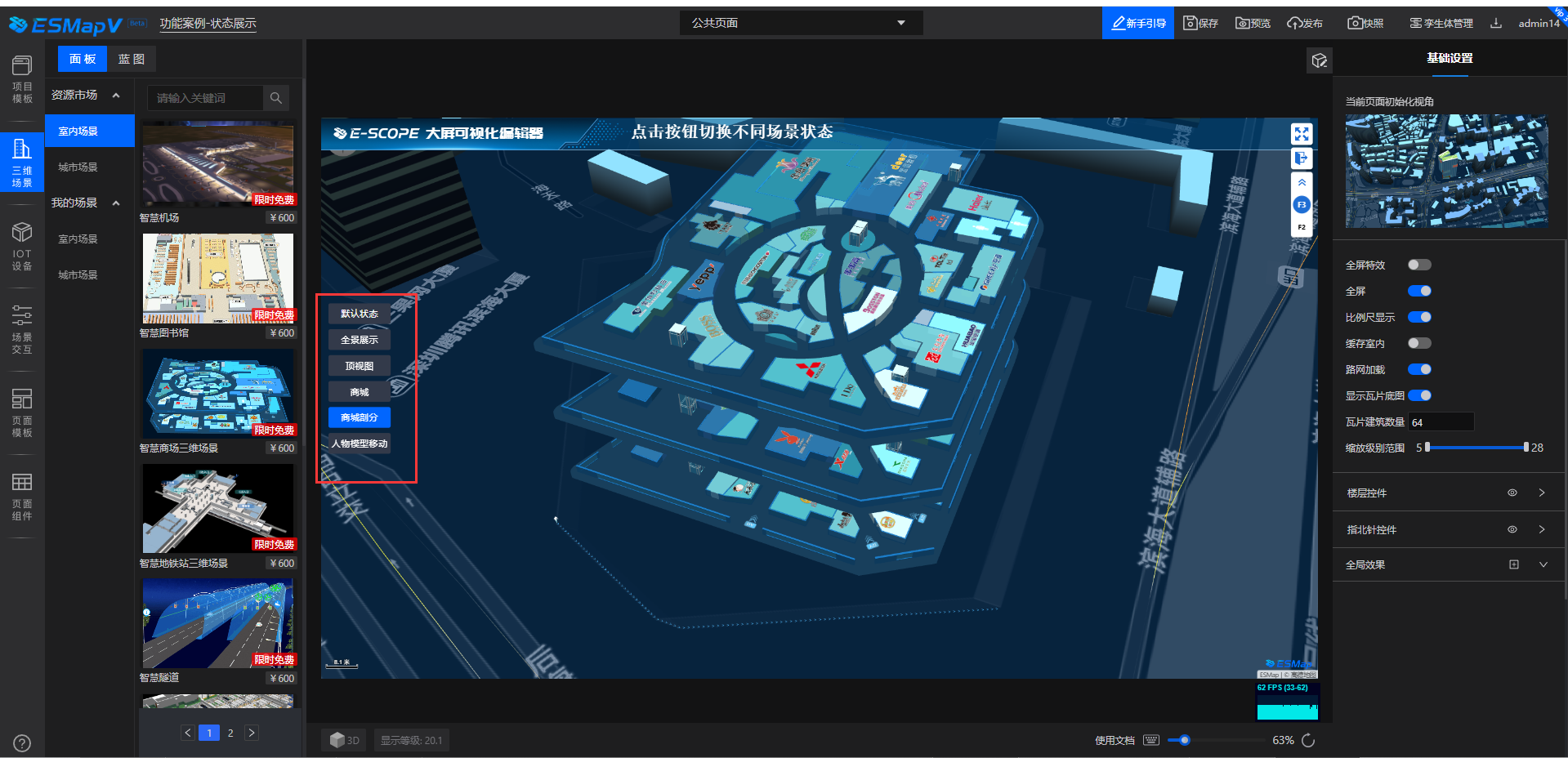

• 返回面板测试或预览效果
