5.2 数字孪生体配置-IOT设备孪生体配置-孪生体设备台账表配置
数据中台设备项目管理平台,通过外部excel导入设备清单列表数据,管理设备台账明细表,通过设备ID关联,为三维可视化平台提供设备属性数据展示、动态实时数据显示和告警事件的报警可视化显示,为大屏可视化提供三维立体的动态交互效果。
新增孪生体管理项目
![新增孪生体管理项目](.//resource/twinimage/twin19.png)
- 触碰右上角孪生体管理选择孪生体项目管理,普通会员目前只可创建一个数据中台管理项目,升级VIP会员,可获取更多数据中台数量创建权限!
- 通过模板创建会自带孪生体项目绑定与交互,系统会自动导入模板中的数据中台设备列表和告警事件,免去重新录入的麻烦。
设置孪生体项目名称和绑定到三维可视化项目上
![设置孪生体项目名称和绑定到三维可视化项目上](.//resource/twinimage/twin21.png)
- 可编辑孪生体项目名称
- 切换绑定的孪生体项目到三维可视化项目上
IOT设备孪生体数据从三维可视化场景中同步到数据中台管理平台
![IOT设备孪生体数据从三维可视化场景中同步到数据中台管理平台](.//resource/twinimage/twin22.png)
- 系统会从三维可视化场景中读取所有的设备图层和设备列表,同步到数据中台中,通过模型自定义ID 与自定义分类进行 分类整理,两边通过自定义ID来进行数据查询和关联。

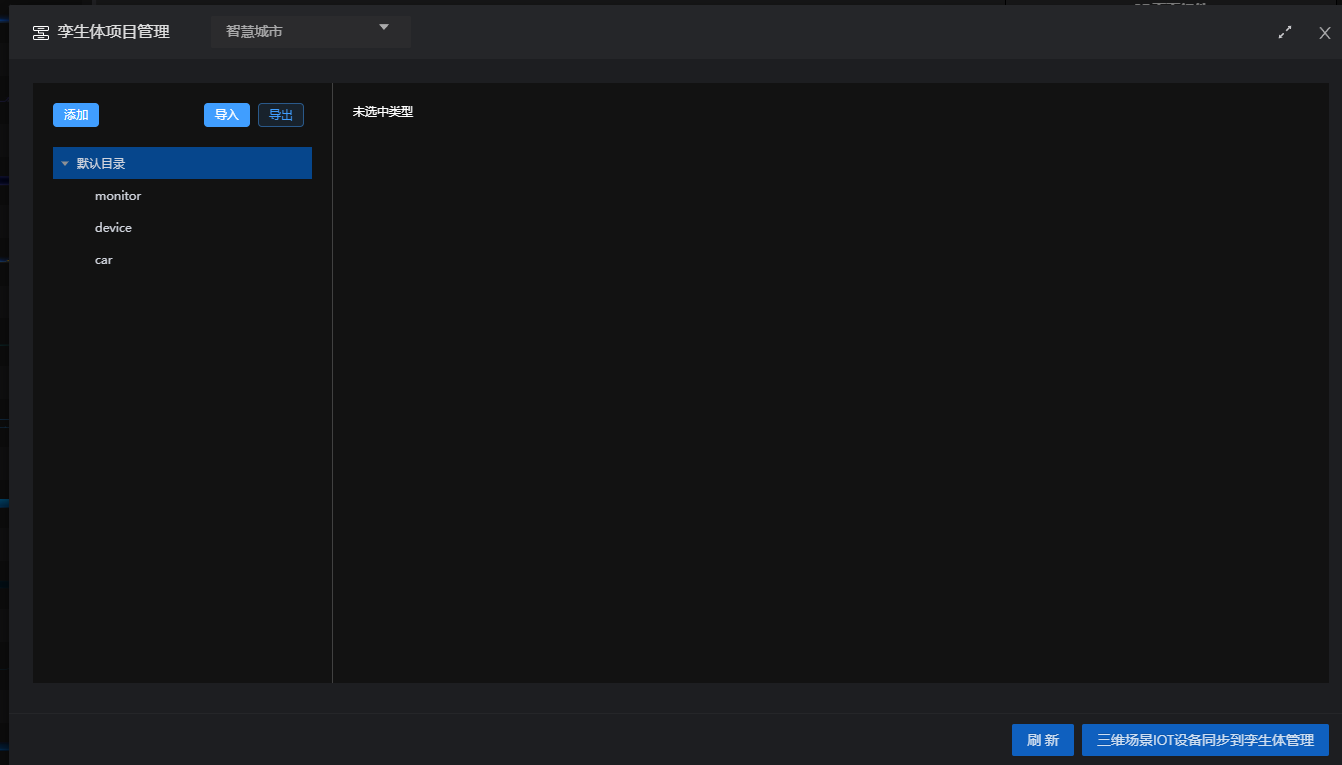

IOT设备孪生体添加目录,方便按文件夹目录来管理不同类型的孪生体分类
鼠标悬浮至添加,点击添加目录
![IOT设备孪生体添加目录](.//resource/twinimage/twin2.png)

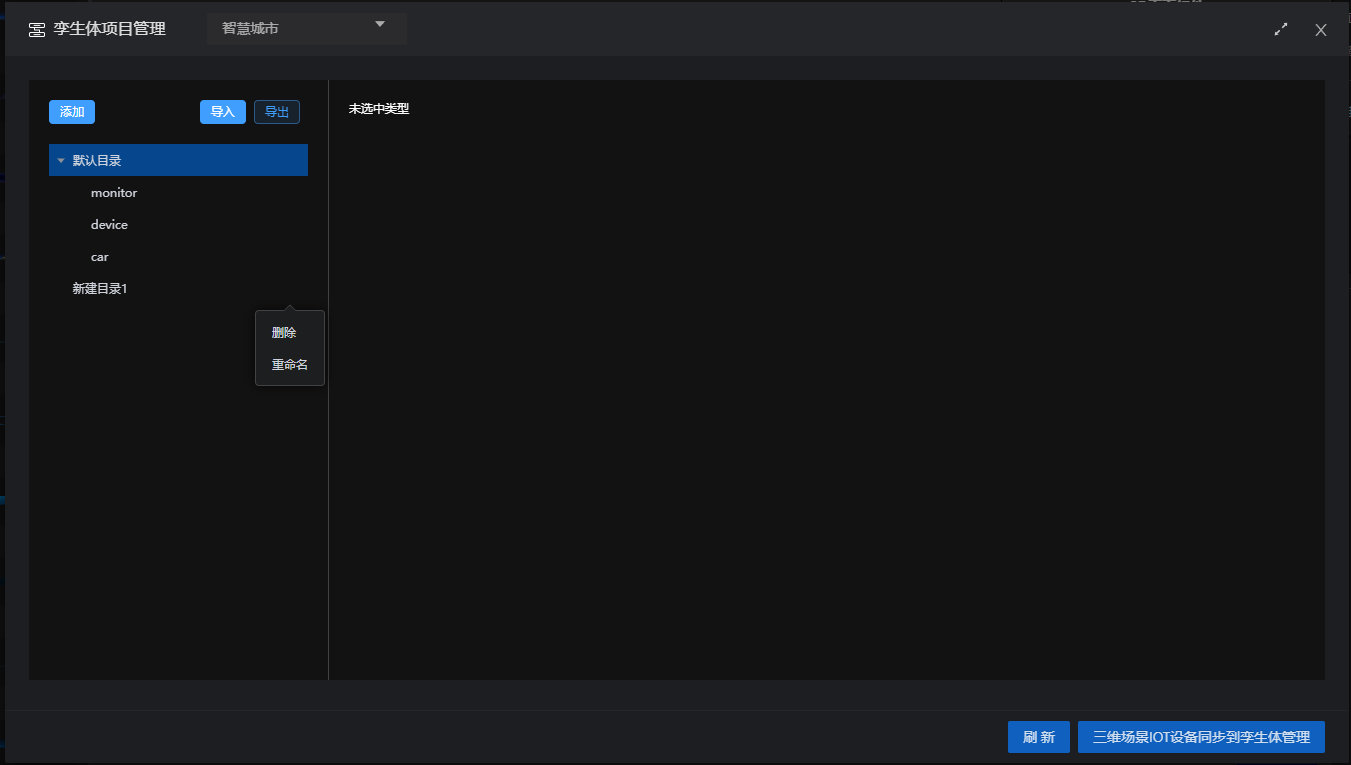

IOT设备孪生体修改目录
鼠标悬浮至某一目录会出现如图所示的图标,点击该图标在下拉列表中选择修改,弹窗中修改此目录名称,保存后更新目录名称。
![IOT设备孪生体修改目录](.//resource/twinimage/twin3.png)

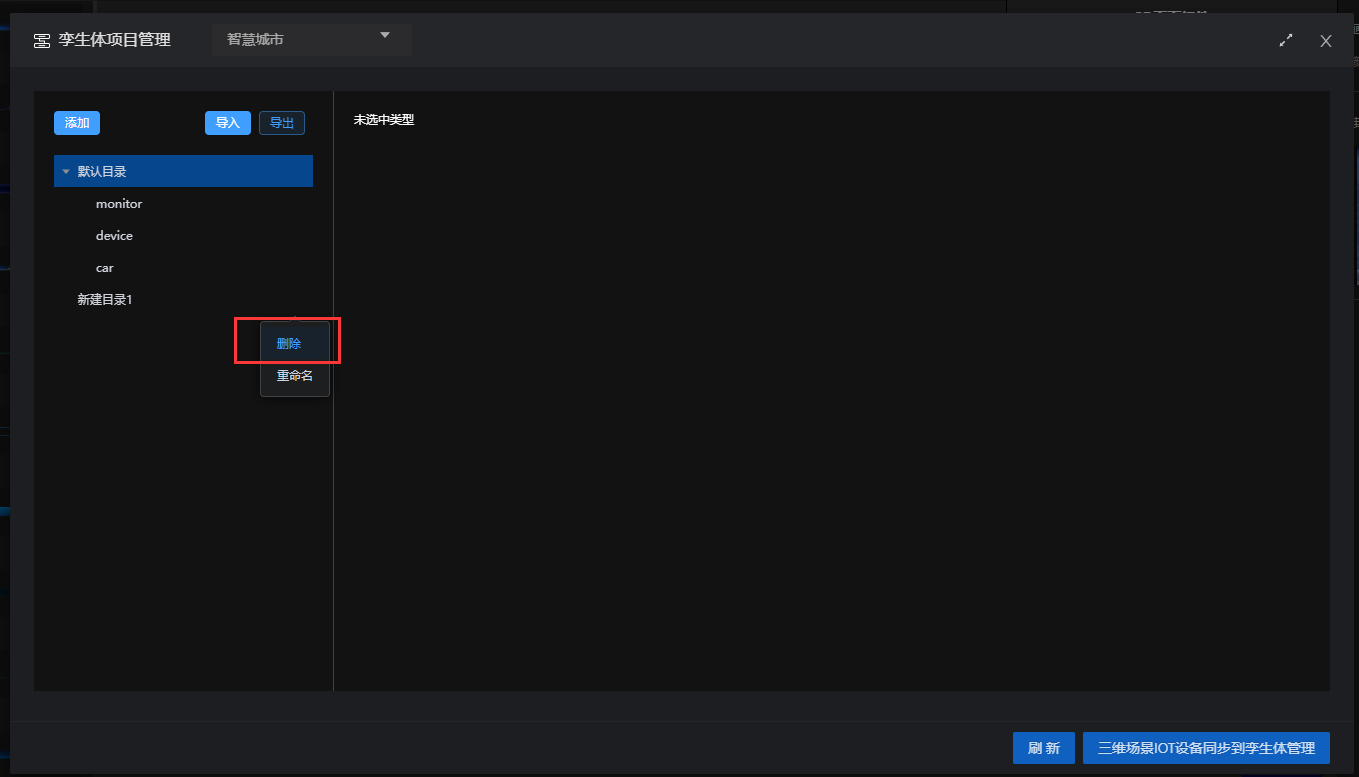

IOT设备孪生体删除目录
点击目录下拉列表中的删除,在弹窗中点击确定即可删除该目录。
目录下有空分类可删除,但分类下有孪生体实例时不可删除,如图所示,需先删除该分类下的孪生体示例。
![IOT设备孪生体删除目录](.//resource/twinimage/twin4.png)

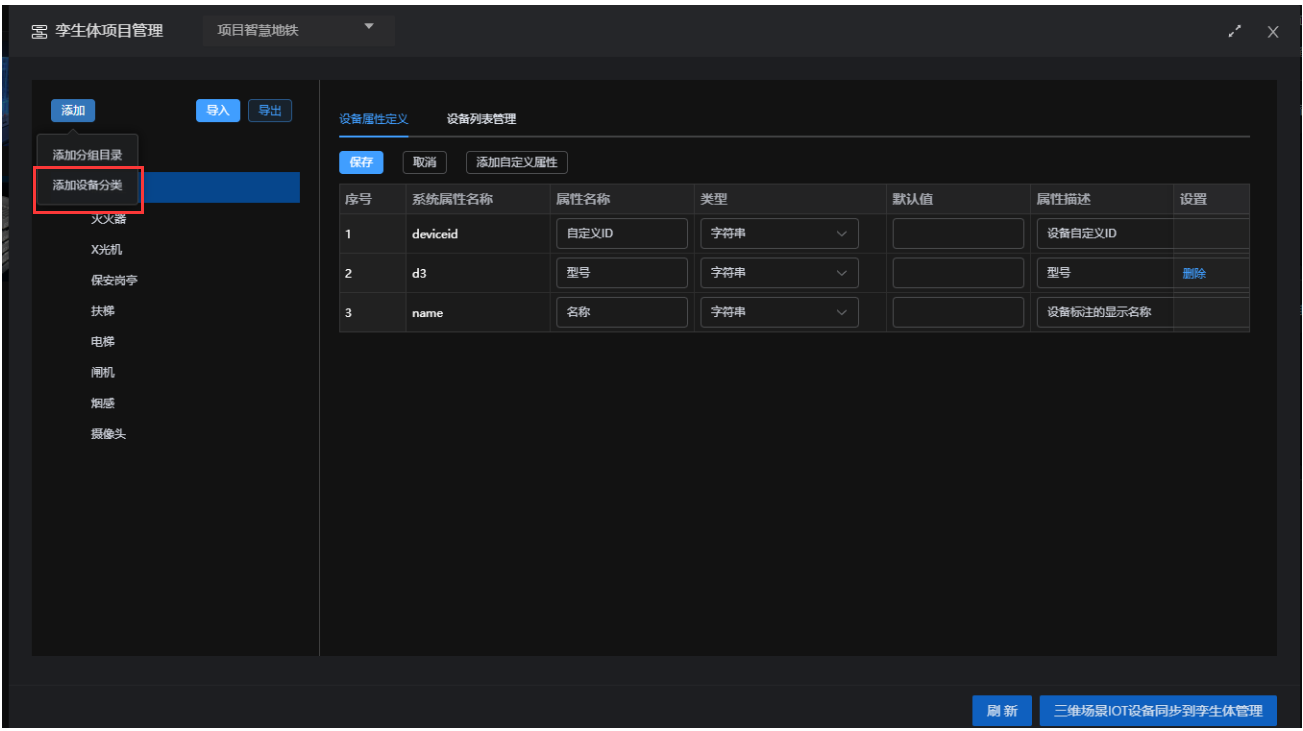

IOT设备孪生体添加设备分类,比如摄像头、消防栓、安检机等分类
方法一:鼠标悬浮至添加,点击添加分类,新分类添加至默认目录下,
方法二:在某目录下拉列表中点击添加分类,即在该目录下创建一个新的分类。
![IOT设备孪生体添加设备分类,比如摄像头、消防栓、安检机等分类](.//resource/twinimage/twin5.png)
IOT设备孪生体修改分类名称或所属目录
- 鼠标触碰分类 右侧出现3个点触碰展开重命名按钮
- 长按拖拽分类 可切换所属目录
IOT设备孪生体添加自定义属性,用来管理设备更多信息,可从excel表导入
点击添加自定义属性可为当前分类添加除系统内置外的其它属性。
- 鼠标选中左侧分类 或则添加分类 右侧 出现设备属性定义栏目
- 选择栏目 点击编辑
![IOT设备孪生体添加自定义属性](https://www.esmap.cn/docs/esmapv/resource/twinimage/twin6.png)

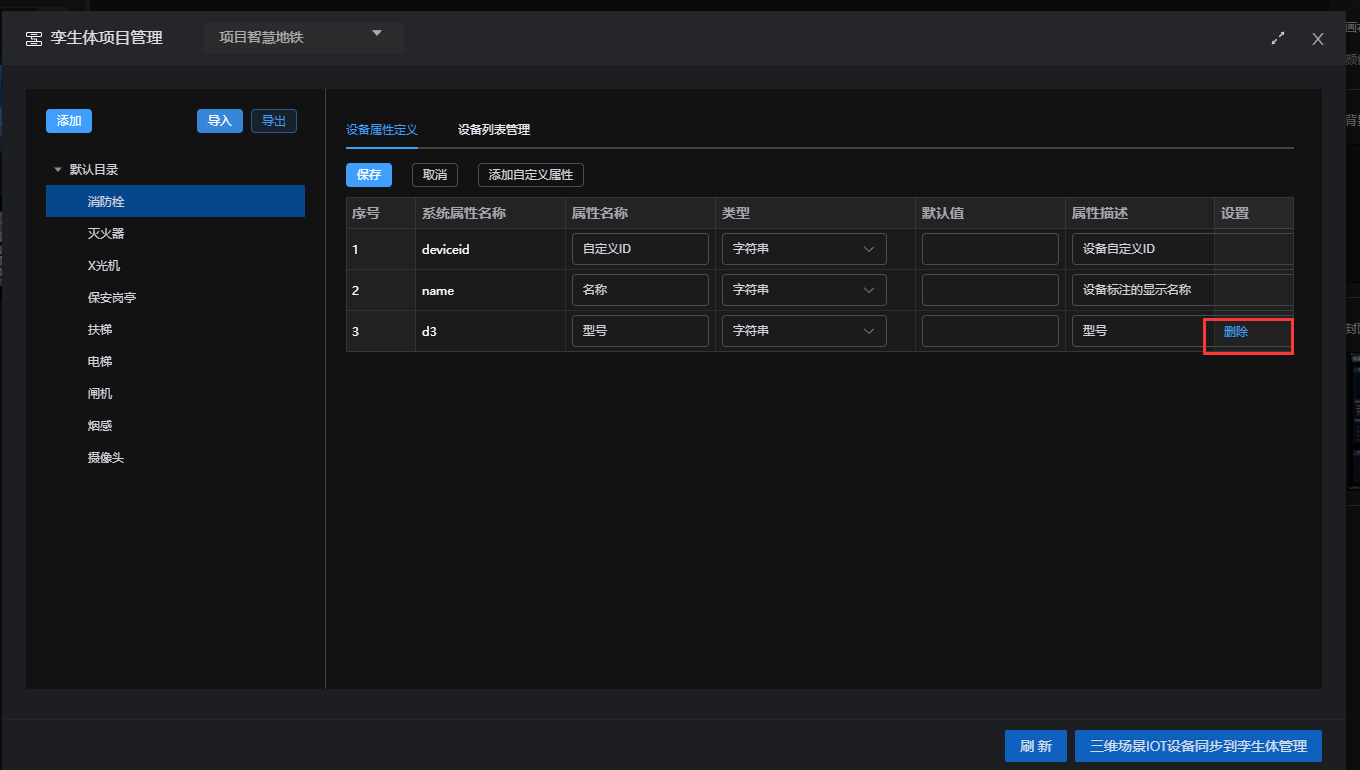

IOT设备孪生体删除属性
自定义属性可以点击删除,删除该属性。
![IOT设备孪生体删除属性](.//resource/twinimage/twin7.png)

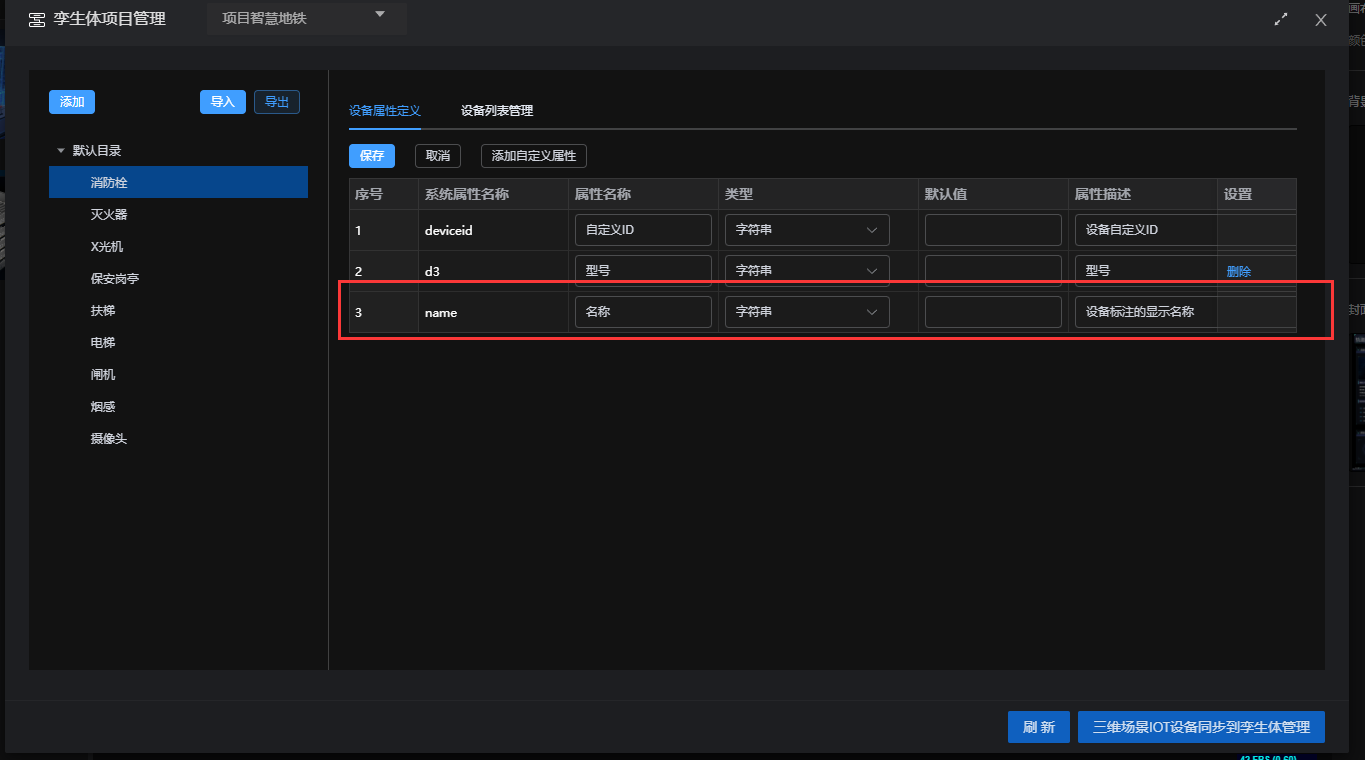

IOT设备孪生体属性排序
长按行可以进行拖动可改动属性的排列顺序。
![IOT设备孪生体属性排序](.//resource/twinimage/twin8.png)

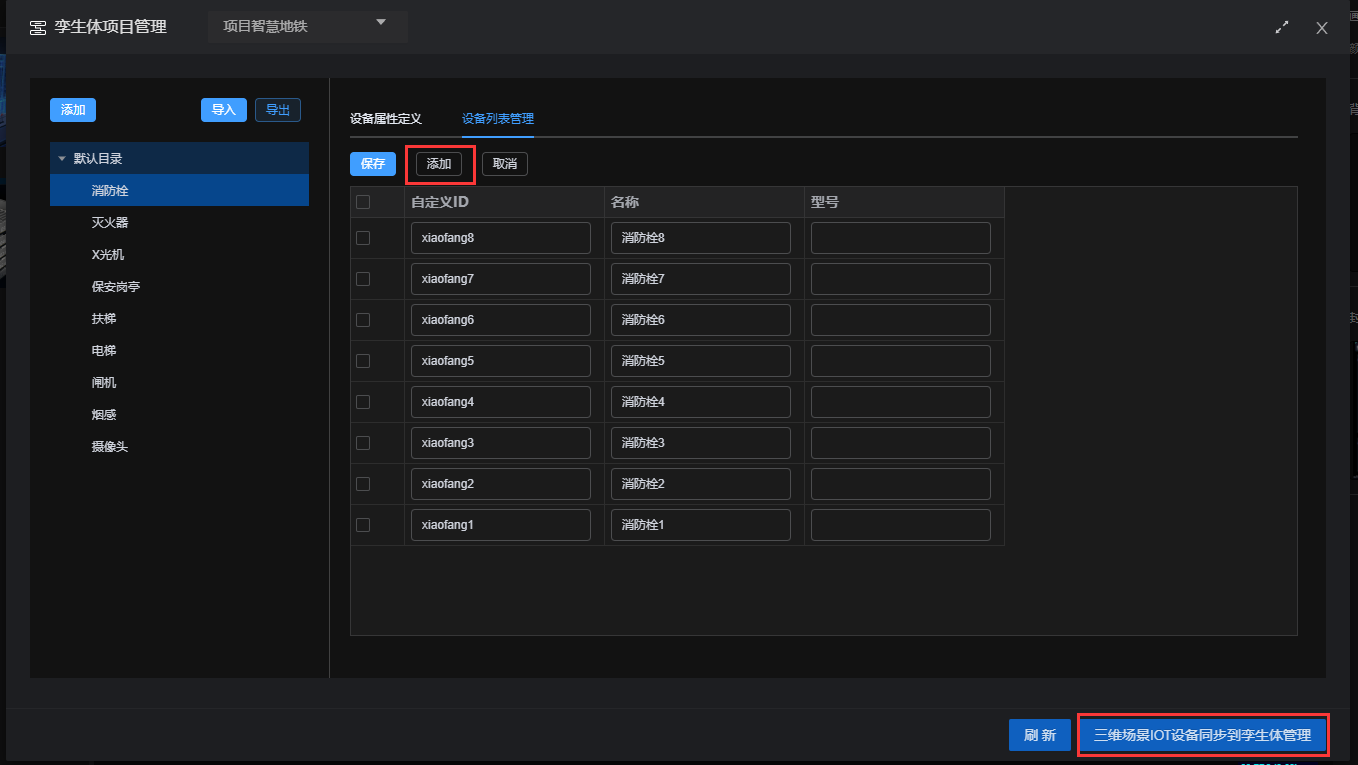

IOT设备孪生体列表管理,通过excel导入所有设备实例到数据中台管理。
![IOT设备孪生体列表管理](.//resource/twinimage/twin9.png)
- 点击编辑然后点击添加 即可添加出一条孪生体实例
- 点击三维场景IOT设备同步到孪生体管理即可将场景中的元素工具自定义ID 与自定义类型进行分类与同步

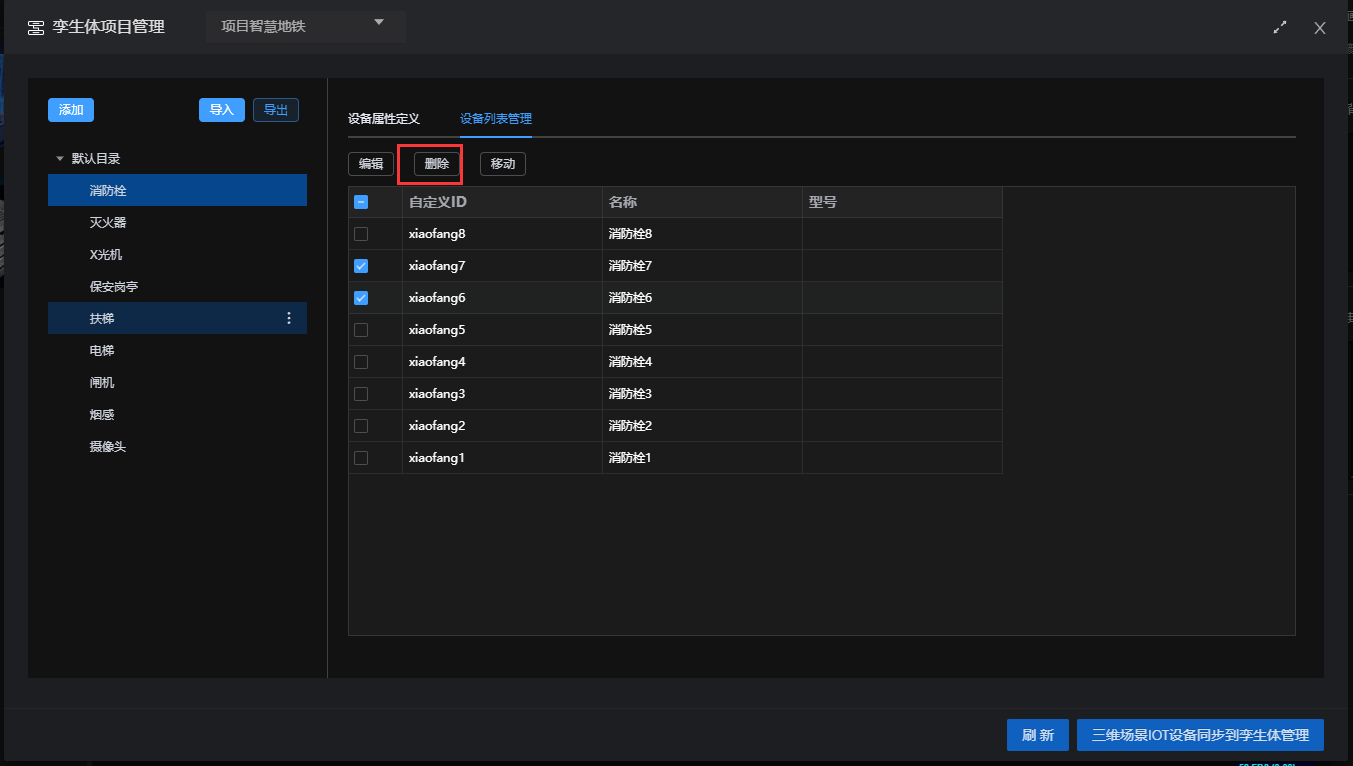

IOT设备孪生体删除实例
勾选要删除的一个或多个实例,或对图示位置打勾表示全选,点击删除。
![IOT设备孪生体删除实例](.//resource/twinimage/twin10.png)

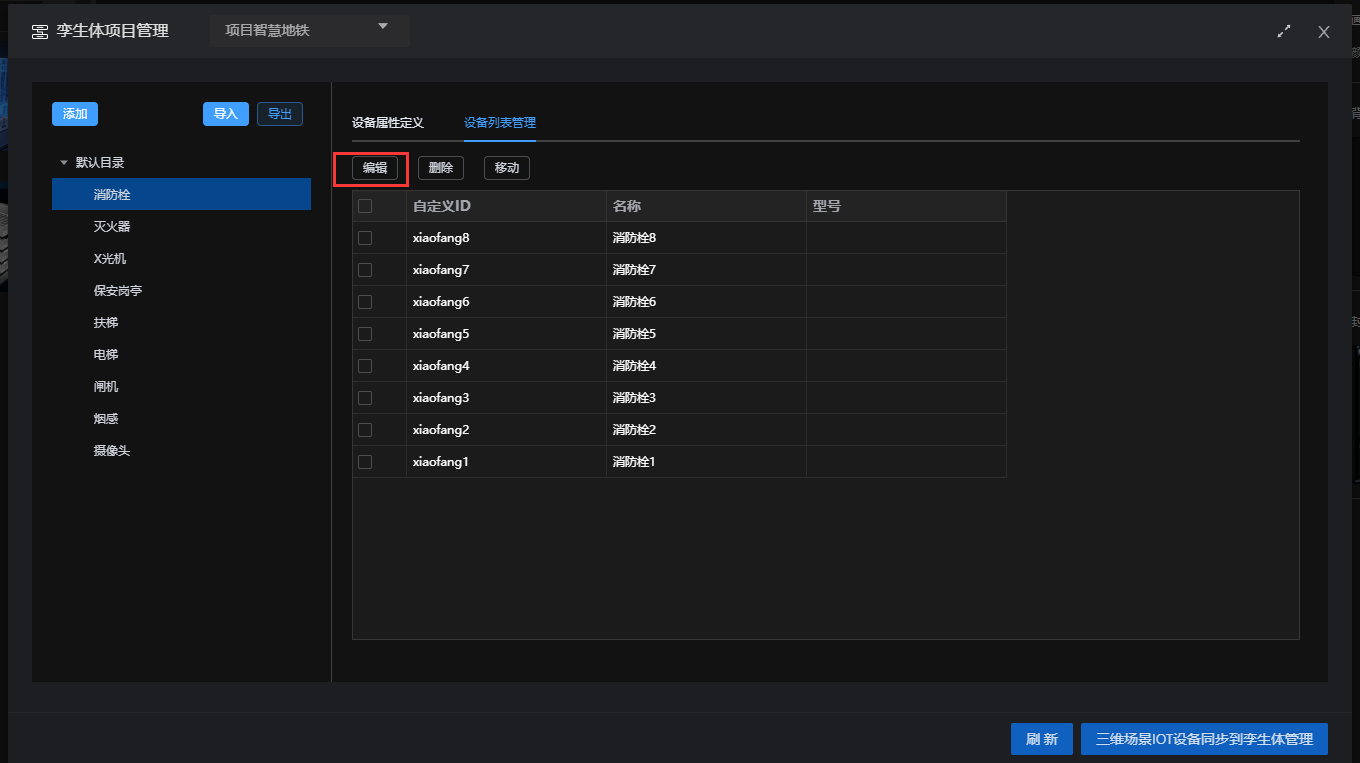

IOT设备孪生体编辑实例
点击编辑按钮。
![IOT设备孪生体编辑实例](.//resource/twinimage/twin12.png)

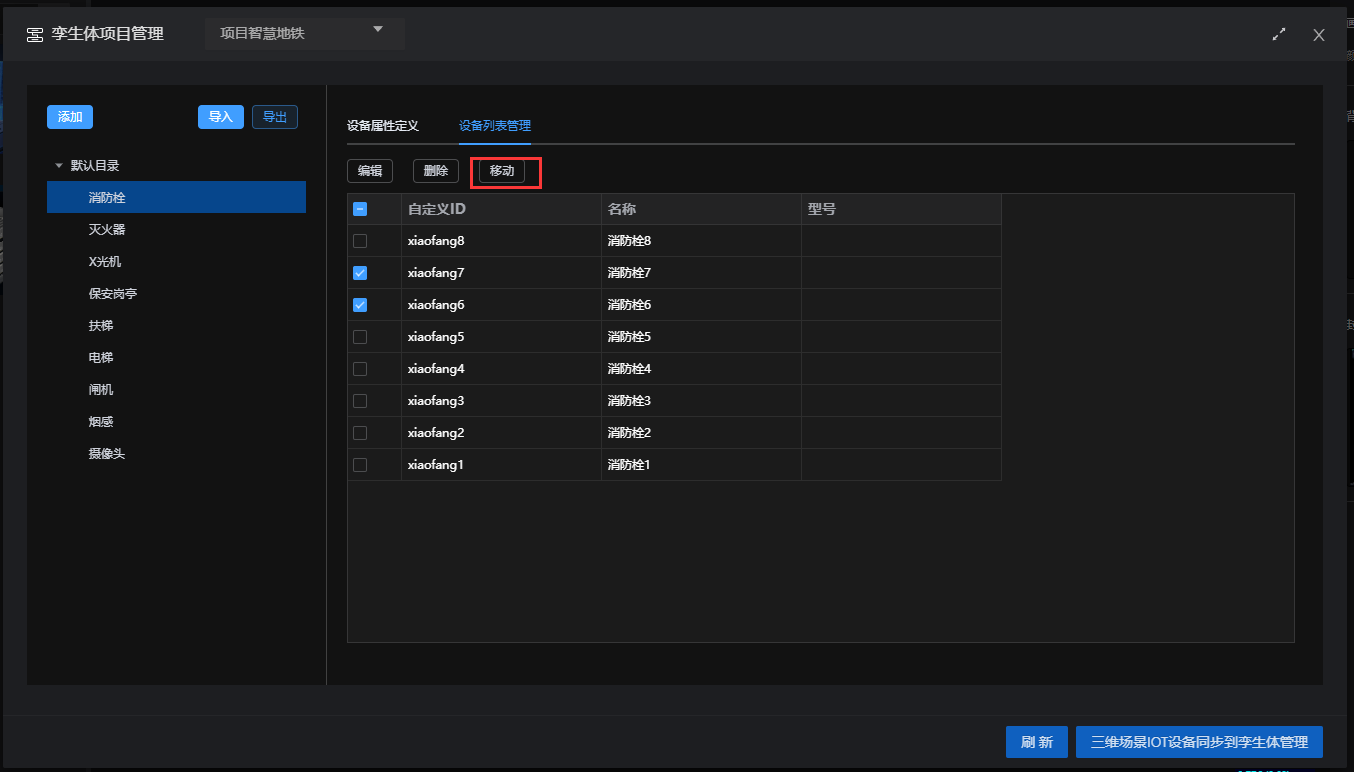

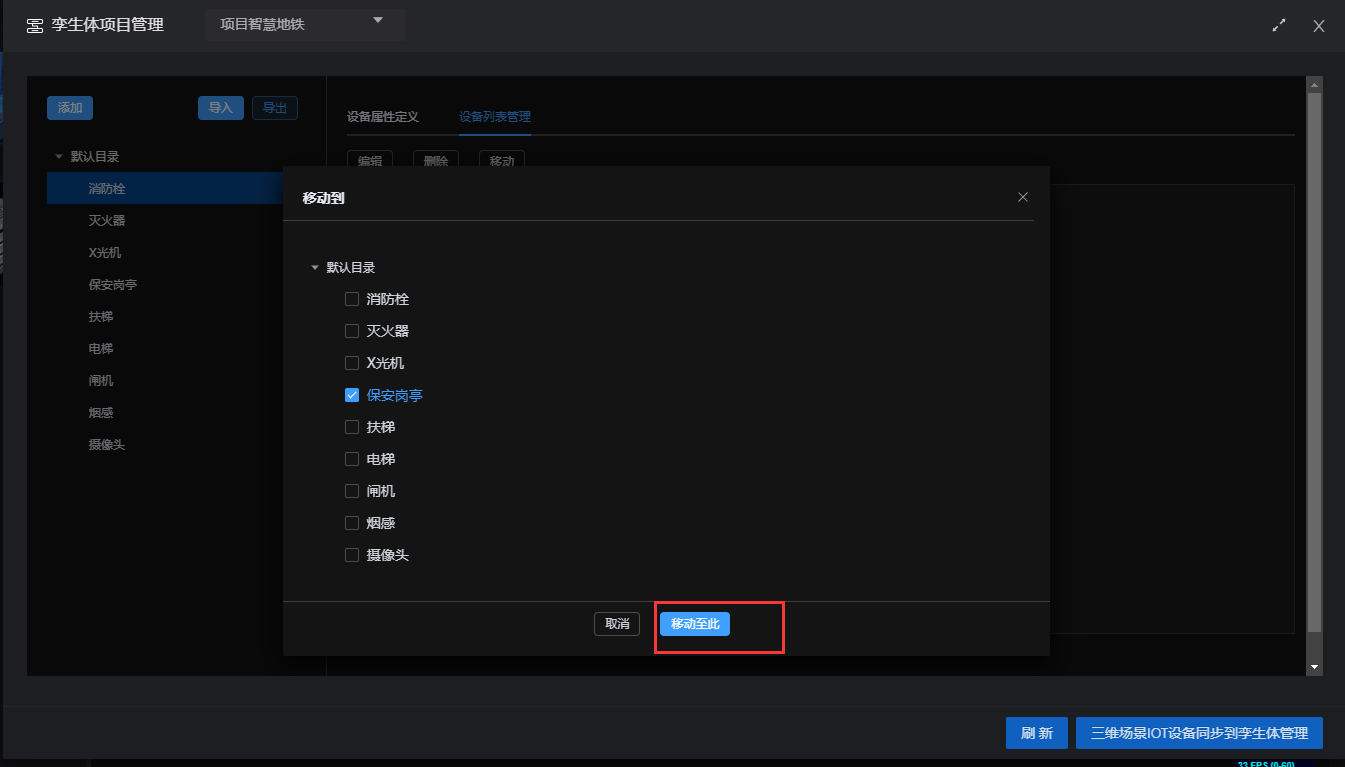

IOT设备孪生体切换分类
点击移动按钮。
![IOT设备孪生体切换分类](.//resource/twinimage/twin11.png)
![IOT设备孪生体切换分类2](.//resource/twinimage/twin13.png)
气泡数据绑定孪生体数据
- 新建气泡 选择气泡模板
- 修改气泡绑定孪生体类型
- 选择元素修改数据绑定配置 选择 对应的孪生体数据
- 图层绑定相应设备
