CAD自动识图转换为三维场景->CAD识图流程方法

您还没有三维场景？ 先去 新建三维场景。

1.CAD文件上传

1.1 CAD版本、大小、格式要求：

CAD文件版本是要 <=2021 版本之前的，上传cad文件格式为dwg、dxf，且不超过5M;

1.2 CAD文件简化要求：

通过CAD软件删除图纸文件里面无用图层、建立更多精准分类图层，识别成功率更精准，简化演示效果如下。

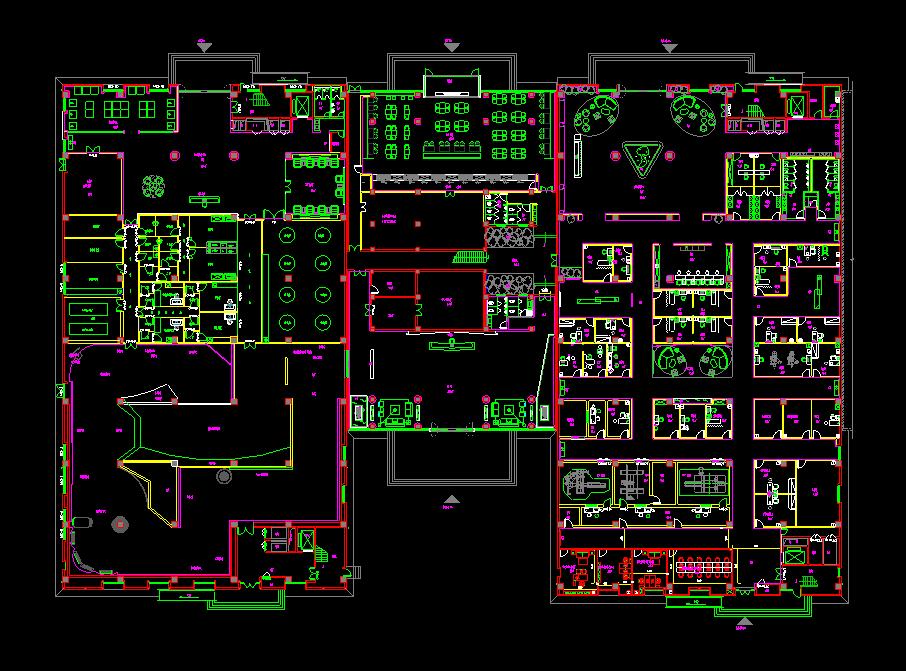

CAD简化前，文件大小为4005KB，如下图：

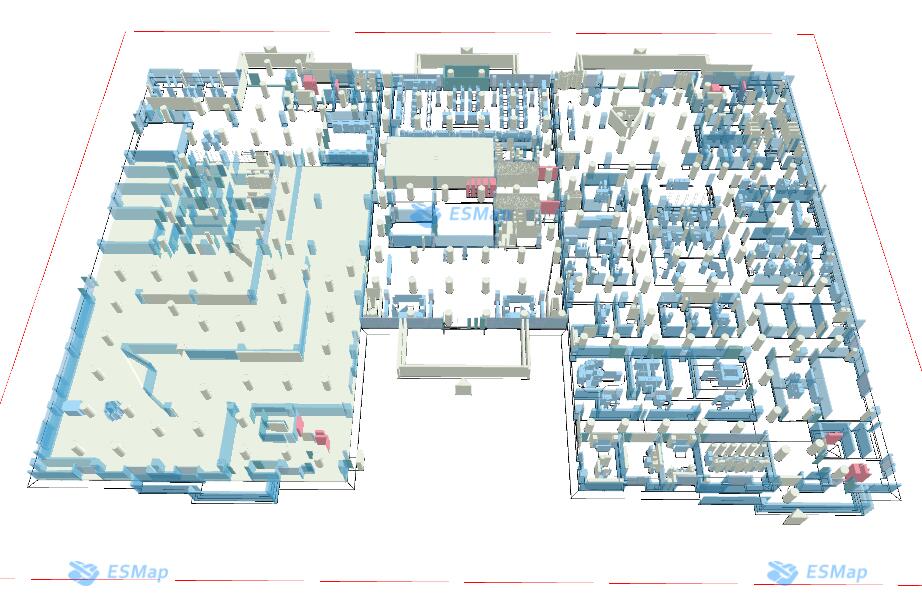

CAD简化前识别耗时较长1分钟以上，识别结果如下图：

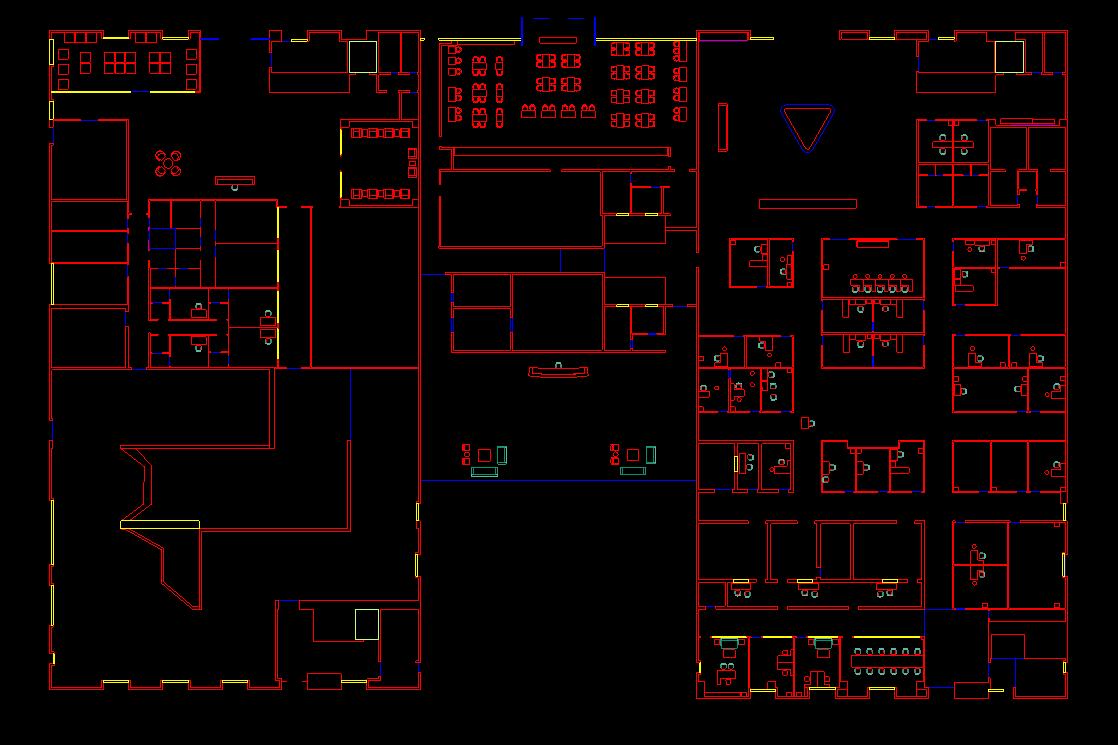

CAD简化后，文件大小为325KB，如下图：

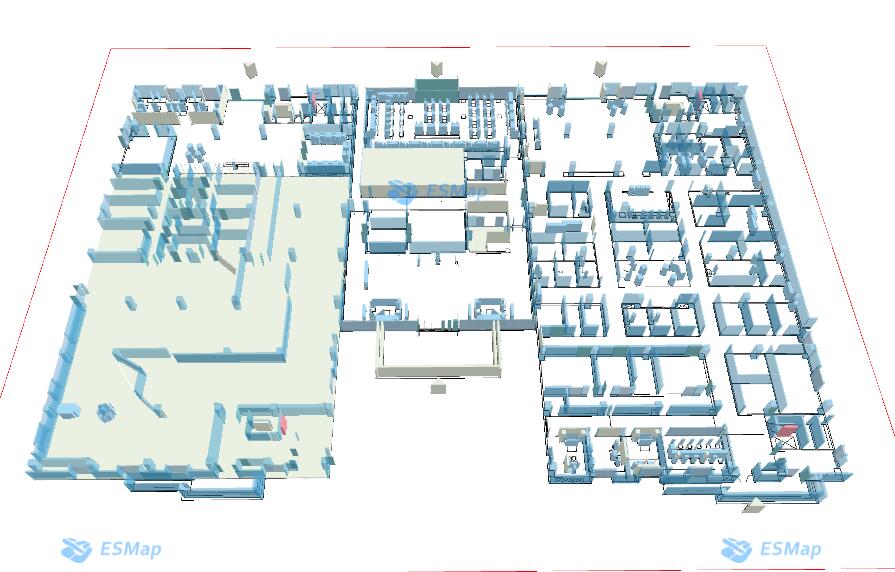

CAD简化后识别耗时短10秒钟以内，识别结果如下图：

1.3 图形闭合要求：

CAD针对未闭合的图形识别成功率不高，没有闭合的图形请手动闭合后再上传，检测CAD图形是否闭合方法如下

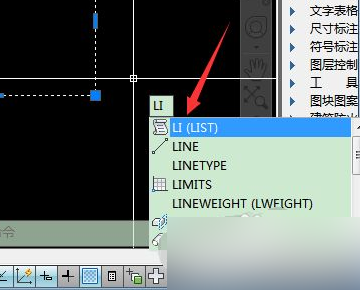

选中矩形并输入命令li（list）并空格执行。

这时就可以看到封闭图形矩形的面积和周长，如下图所示。

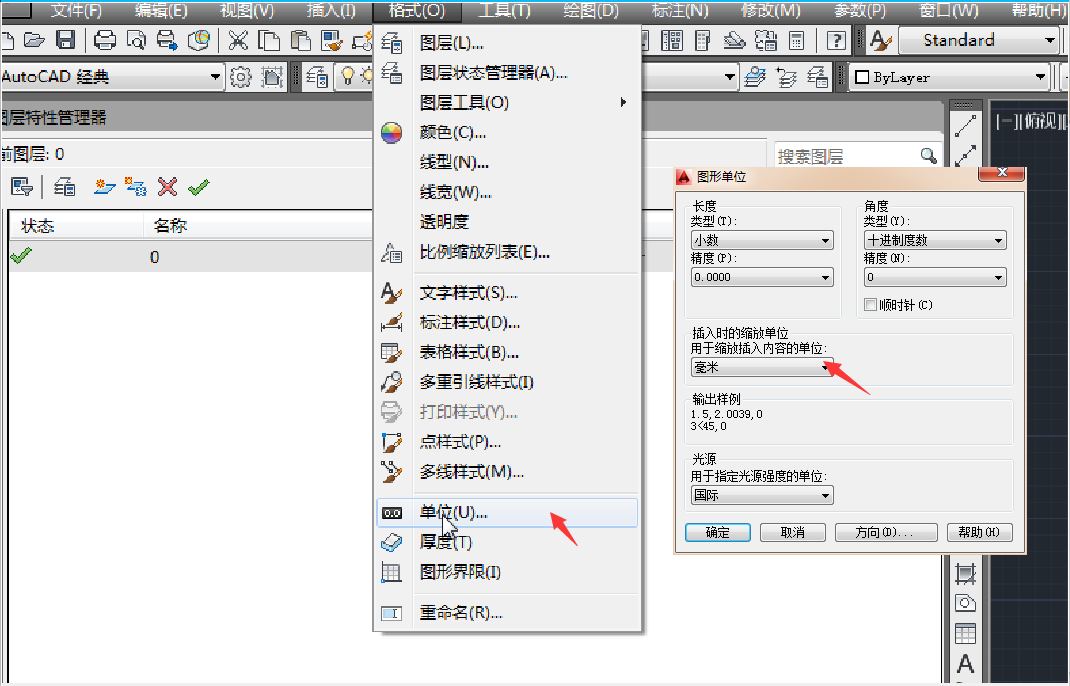

1.4 CAD图纸单位设置

CAD图纸单位必须是 毫米 或者 米。

1.4 上传方式

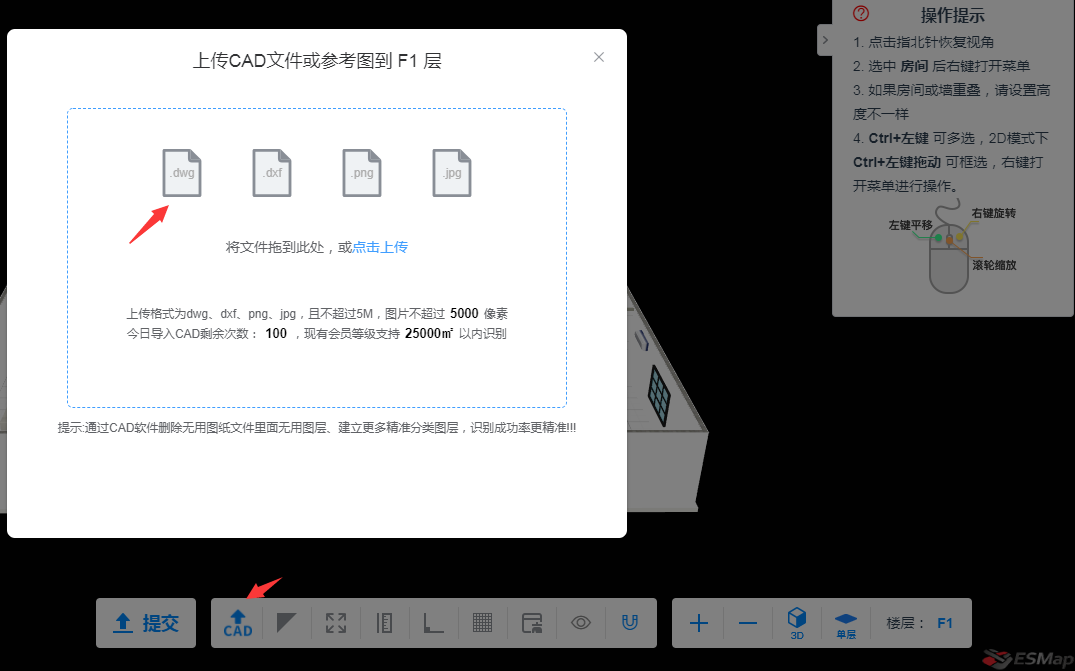

当前面按要求处理CAD文件后，即可上传文件，点击编辑器下方【CAD上传】图标，出现弹窗点击或拖动CAD文件上传。

上传过程中有可能出现解析CAD文件失败,有可能三维场景包括很多楼层,内容过多,导致解析很慢，需要自己删除一些图层数据后再上传。

2.CAD图层设置

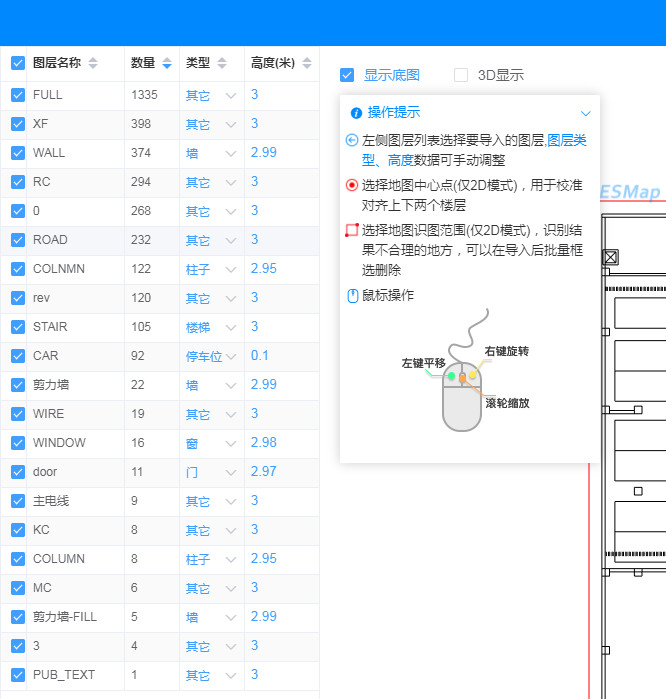

上传CAD图纸后台解析后，界面显示出CAD的所有图层，设置取消勾选左侧图层可以排除无用的数据,没有勾选的图层不会进行CAD识别，可以设置识别为三维场景的高度和类型。

3.CAD设置识别区域和三维场景中心点

鼠标左键拖动边框左右的两个圆点，可以改变矩形大小，不在矩形范围内的元素不会被识别！（仅2D模式有效）

拖动矩形内圆点或Ctrl+左键，可以设置三维场景中心点，用于校准对齐上下两个楼层。（仅2D模式有效）

4.CAD图纸AI识别

CAD图纸经过后台AI识别后，会自动把识别的结果绘制成三维模型

每个图层对应一组房间模型，通过设置图层类型、高度数据，可以实时看到识别后的三维模型三维场景变化。

提示：如果出现未识别成功的建筑，需要在导入完成后手动绘制补充。

5.CAD图纸导入三维场景

注意：没有勾选的图层不会导入三维场景！框选区域外的内容不会导入三维场景！导入的楼层原有元素将被清空！导入成功后页面会自动刷新！

提示：导入三维场景后，如发现房间重叠导致顶面出现栅格，可以修改其中一个房间的高度与另外一个房间高度不一样，侧面出现栅格可以移动房间一点点距离！

6.批量删除

CAD图纸导入三维场景成功后，批量删除无用房间和poi，Ctrl+左键拖动 或 Ctrl+左键点击 批量选择元素删除

7.cad识图要求

文件格式：dwg、dxf
CAD版本:<=2021
文件大小：不超过5M
使用天正插件画的图需要自己转换为正常的CAD可读取的文件
CAD制作过程中如果全部采用多边形画图，则识别率为100%
CAD制作过程中建立不同的图层来独立设置每种图层的数据，图层名称可被带入到模型名称中。
图形简化，可更精确识别
图形闭合，无法识别未闭合的图形
CAD图纸单位必须是毫米或者米
