三维可视化场景特效标注开发

提供三维可视化场景特效标注可以实现酷炫新颖的效果。
在线演示访问地址：数字流动特效标注示例

创建特效标注的准备工作

第一步，初始化场景特效：(详细配置请参考三维可视化场景初始化配置)

// 快速初始化特效主题，可以传递空对象
esmap.ESEffectTool.init({
    // effectThemeSrc: './data/effects',  // 文件路径      *忽略该参数时，SDK会在地图数据读取指定路径
    // effectThemeId: 'E001',             // 特效主题编号   *忽略该参数时，SDK会在地图数据读取指定路径
    isSetRoomEffect: true,                // 是否应用特效配置中的建筑特效样式
    isSetModelEffect: true,               // 是否应用配置中的模型特效
});

第二步，创建特效层：

// 三维场景特效包初始化完成回调事件
map.on('effectsInitComplete',function(){
    // 新建特效标注层
    var layer = new esmap.ESEffectTool.EffectLayer('myEffectLayer', esmap.ESLayer.EFFECT_MARKER);

    // 可指定三维场景ID和楼层层数（bid用于多个三维场景的地图唯一id值）
    esmap.ESEffectTool.addLayer(layer, { bid, fnum });
})

第三步，创建你需要的特效标注：

立方体特效标注

演示地址：立方体特效标注示例

var marker new esmap.ESEffectTool.EffectMarker(esmap.ESMarkerType.CUBE_FLOAT, {
    x: map.center.x,
    y: map.center.y,
    height: 20,          // 离地板高度
    color: "#e3c75f",    // 颜色调整（叠加贴图颜色）
    radius: 50,          // 半径
    isShine: true,       // 是否发光（需要开启开启全屏特效）
});
layer.addMarker(marker);

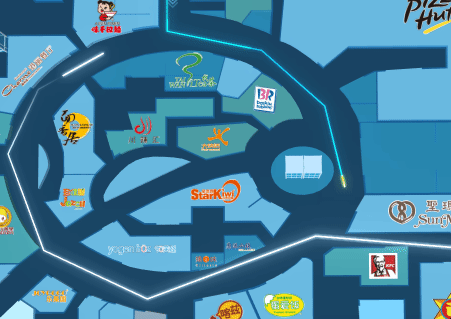

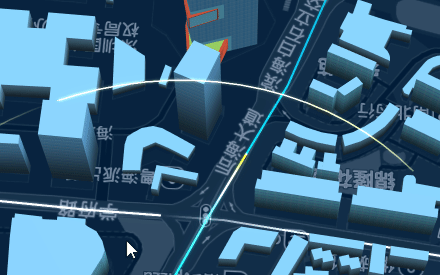

轨迹线标注特效

演示地址：轨迹线标注特效示例

var coords = [
    // 轨迹线支持跨楼层渲染
    {"x": 12683477.50, "y": 2557875.60, "offset": 3, "fnum": 1},
    {"x": 12683474.36, "y": 2557888.79, "offset": 3, "fnum": 2},
    {"x": 12683477.80, "y": 2557878.62, "offset": 3, "fnum": 3},
    {"x": 12683471.36, "y": 2557858.73, "offset": 3, "fnum": 1},
];
var marker = new esmap.ESEffectTool.EffectMarker(esmap.ESMarkerType.ROUTES_LINE, {
    color: "#FFFFFF", // 颜色
    height: 50,       // 离地板高度
    lineWidth: 5,     // 线宽（缩放固定）
    isShine: true,    // 是否发光（需要开启开启全屏特效）
    imgUrl: "image/light3.png", // 自定义贴图
    seeThrough: true  // 是否穿透物体
});
layer.addMarker(marker);
marker.addLine({ points: coords }); // 绘制线，可多次触发addLine添加线数据

// marker.removeAll();            // 清空轨迹线的所有线数据

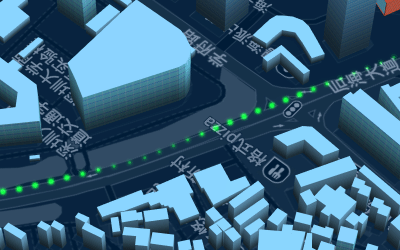

点云线标注特效

演示地址：点云线标注特效示例

var coords = [
    {"x": 12683414.84, "y": 2557851.28, "height": 2},
    {"x": 12683429.15, "y": 2557864.11, "height": 2}
    ];
var marker = new esmap.ESEffectTool.EffectMarker(esmap.ESMarkerType.POINTS_LINE, {
    gapDistance: 1,   // 点与点直接的间距
    color: "#FF0000", // 颜色
    pointSize: 8,     // 点的大小
    points: coords,   // 点集
    isShine: true,    // 是否发光（需要开启开启全屏特效）
    seeThrough: true  // 是否穿透物体显示
});
layer.addMarker(marker);

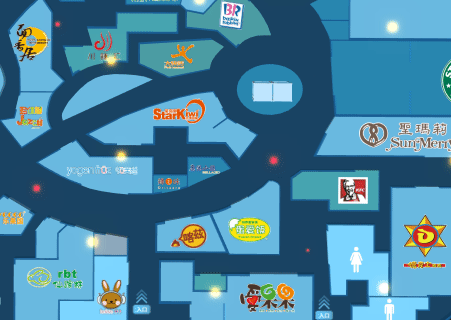

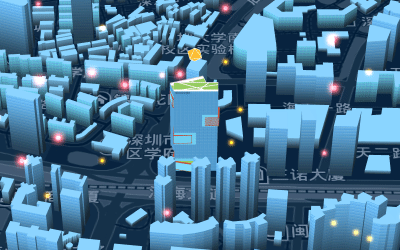

点云标注特效

演示地址：点云标注特效示例

var coords = [
    {"x": 12683413.65, "y": 2557906.39},
    {"x": 12683411.72, "y": 2557890.28}
];
var marker = new esmap.ESEffectTool.EffectMarker(esmap.ESMarkerType.POINTS, {
    height: 2,            // 离地板高度
    pointSize: 30,        // 点大小
    color: "#FF0000",     // 颜色
    animateType: "blink", // 闪烁类型（目前有 breath：同频; blink: 随机）
    points: coords,       // 点集
    isShine: true,        // 是否发光（需要开启开启全屏特效）
    seeThrough: true      // 是否穿透物体显示
});
layer.addMarker(marker);

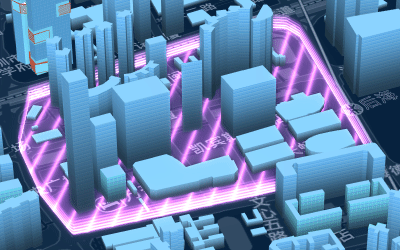

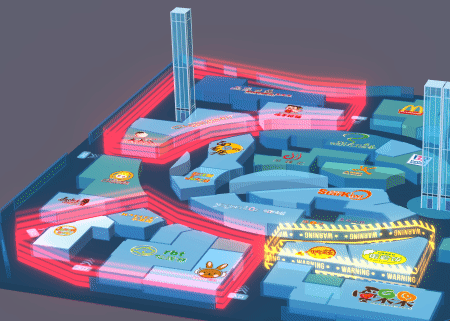

区域围墙特效

演示地址：区域围墙特效示例

// 创建区域围墙特效
var extentList = [ // 当前样式的围墙组
    {
        id: "aa",
        points: [{"x":12683413.06,"y":2557919.34},{"x":12683413.24,"y":2557882.51},{"x":12683415.81,"y":2557880.87},{"x":12683424.26,"y":2557881.16},{"x":12683428.44,"y":2557891.81},{"x":12683436.85,"y":2557897.9},{"x":12683449.15,"y":2557900.51},{"x":12683448.64,"y":2557915.39},{"x":12683438,"y":2557914.71}]
    },
    {
        id: "bb",
        points: [{"x":12683429.08,"y":2557864.08},{"x":12683435.74,"y":2557859.96},{"x":12683444.87,"y":2557857.46},{"x":12683450.38,"y":2557856.3},{"x":12683450.02,"y":2557840.46},{"x":12683428.55,"y":2557840.72},{"x":12683417.5,"y":2557844.91},{"x":12683414.74,"y":2557850.35}]
    }
]
var extentWall = new esmap.ESEffectTool.EffectMarker(esmap.ESMarkerType.EXTENT_WALL, {
    height: 2,              // 离地板高度
    color: "#FF0000",       // 围墙颜色
    wallHeight: 3,          // 围墙高度
    extentList: extentList, // 围墙点集
    isShine: true,          // 是否发光（需要开启开启全屏特效）
    seeThrough: true        // 是否穿透物体显示
});
layer.addMarker(extentWall);

// 添加滚动效果墙
var extentList = [ // 当前样式的围墙组
    {
        id: "aa",
        points: [{"x":12683451.59,"y":2557859.28},{"x":12683461.95,"y":2557861.6},{"x":12683470.16,"y":2557865.84},{"x":12683472.95,"y":2557864.54},{"x":12683473.34,"y":2557851.9},{"x":12683451.64,"y":2557852.26}]
    }
]
var extentWall = new esmap.ESEffectTool.EffectMarker(esmap.ESMarkerType.EXTENT_WALL, {
    height: 2,              // 离地板高度
    color: "#985b00",       // 围墙颜色
    wallHeight: 3,          // 围墙高度
    extentList: extentList, // 围墙点集
    isShine: true,          // 是否发光（需要开启开启全屏特效）
    scrollImgUrl: "image/wall_warning.png", // 滚动贴图
    scrollClockWise: true,  // 是否顺时针滚动
    // seeThrough: true     // 是否穿透物体显示
});
layer.addMarker(extentWall);

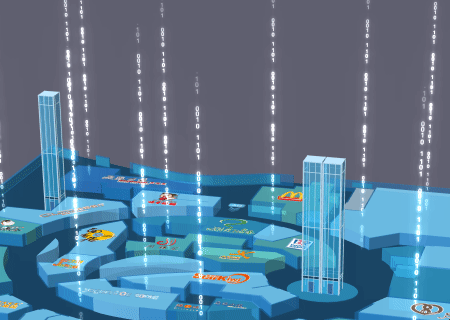

数字流动特效

演示地址：数字流动特效示例

var coords = [
    {"x": 12683422.13, "y": 2557911.44, "height": 20},
    {"x": 12683425.61, "y": 2557896.7, "height": 20}
];
var marker = new esmap.ESEffectTool.EffectMarker(esmap.ESMarkerType.NUMBER_UP_BEAM, {
    width: 1,       // 数字宽度
    points: coords, // 点集
    isShine: true,  // 是否发光（需要开启开启全屏特效）
});
layer.addMarker(marker);

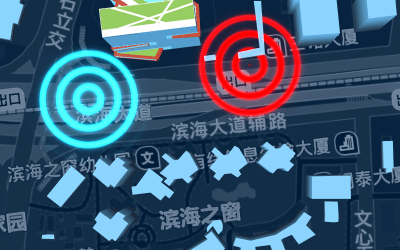

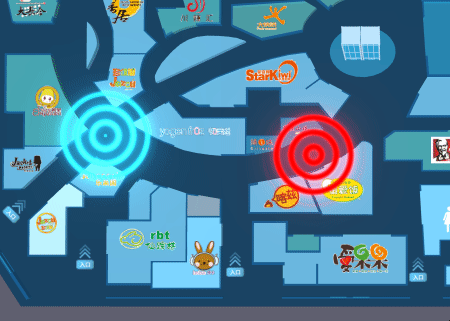

圆形旋转特效

演示地址：圆形旋转特效示例

// 默认圆圈旋转特效
var marker = new esmap.ESEffectTool.EffectMarker(esmap.ESMarkerType.CIRCLE_ROTATE, {
    x: 12683470.59,
    y: 2557878.67,
    height: 3,      // 离地板高度
    radius: 10,     // 半径
    isShine: true,  // 是否发光（需要开启开启全屏特效）
    color:"#19c2e4" // 颜色调整（叠加贴图颜色）
});
layer.addMarker(marker);

// 自定义贴图圆圈旋转特效
var marker = new esmap.ESEffectTool.EffectMarker(esmap.ESMarkerType.CIRCLE_ROTATE, {
    x: 12683507.36,
    y: 2557865.37,
    height: 3,                  // 离地板高度
    radius: 10,                 // 半径
    imgUrl: "image/circle2.png" // 贴图地址
});
layer.addMarker(marker);

圆形扩散特效

演示地址：圆形扩散特效示例

var marker = new esmap.ESEffectTool.EffectMarker(esmap.ESMarkerType.CIRCLE_RIPPLE, {
    x: 12683430.94,
    y: 2557865.1,
    height: 3,        // 离地板高度
    color: "#19c2e4", // 颜色调整（叠加贴图颜色）
    radius: 20,       // 半径
    isSpread: true,   // 是否扩散
    isShine: true     // 是否发光（需要开启开启全屏特效）
});
layer.addMarker(marker);

圆筒扩散特效

演示地址：圆筒扩散特效示例

var marker = new esmap.ESEffectTool.EffectMarker(esmap.ESMarkerType.CYLINDER_SPREAD, {
    x: 12683430.94,
    y: 2557865.1,
    height: 3,     // 距离地板高度
    radius: 20,    // 半径
    scanHeight: 6, // 扫描高度
});
layer.addMarker(marker);

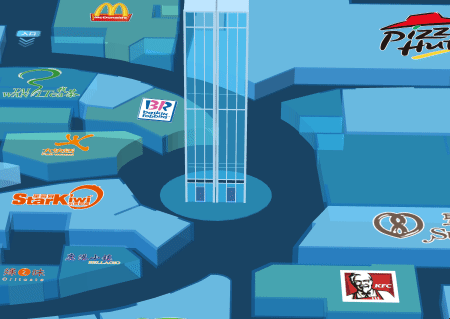

圆筒浮动特效

演示地址：圆筒浮动特效示例

var marker = new esmap.ESEffectTool.EffectMarker(esmap.ESMarkerType.CIRCLE_ROTATE, {
    x: 12682870.72,
    y: 2574328.27,
    height: 8,          // 离地板高度
    color: "#19c2e4",   // 颜色调整（叠加贴图颜色）
    radius: 10,         // 半径
    cylinderHeight: 7,  // 圆筒高度
    moveHeight: 3,      // 浮动幅度
    isShine: true       // 是否发光（需要开启开启全屏特效）
});
layer.addMarker(marker);

粒子引擎特效

演示地址：粒子引擎特效示例

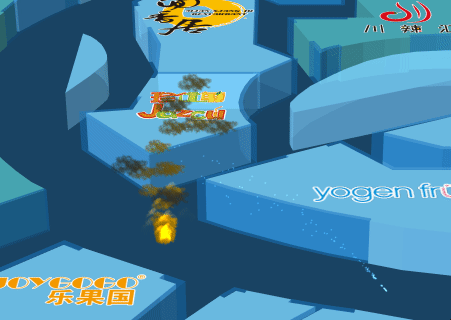

1. 火灾粒子效果：

var fireMarker = new esmap.ESEffectTool.EffectMarker(esmap.ESMarkerType.FIRE_SMOKE, {
    x: 12683037.486740846,
    y: 2574286.5078402557,
    height: 5,  // 距离地板高度
    scale: 1    // 缩放等级
});
layer.addMarker(fireMarker);

2. 消防喷水效果：

var waterSpreadMarker = new esmap.ESEffectTool.EffectMarker(esmap.ESMarkerType.WATER_SPREAD, {
    x: 12683141.22,   // 三维场景坐标x
    y: 2574281.42,    // 三维场景坐标y
    height: 5,        // 距离地板高度
    scale: 0.5,       // 缩放等级
    dirAngle: 90,     // 方向角
    pitchAngle: 45    // 俯仰角
});
layer.addMarker(waterSpreadMarker);

三维可视化场景特效标注的开发使用流程

第一步:新建一个特效标注图层（以下代码都要在三维场景特效初始化完成后调用）

// 三维场景特效包初始化完成回调事件
map.on('effectsInitComplete',function(){
    // 创建用于管理特效标注的层对象
    var layer = new esmap.ESEffectTool.EffectLayer('myEffectLayer', esmap.ESLayer.EFFECT_MARKER);
    // 添加该层至三维场景（默认1层）
    esmap.ESEffectTool.addLayer(layer);
    // 添加该层至三维场景的指定楼层（指定楼层）
    esmap.ESEffectTool.addLayer(layer, fnum);

    // 若需要指定三维场景ID和楼层层数（bid用于多个三维场景的地图唯一id值）
    esmap.ESEffectTool.addLayer(layer, { bid, fnum });
})

第二步:创建一个特效圆圈标注实例并添加到特效层

// 创建一个特效标注
var marker = new esmap.ESEffectTool.EffectMarker(esmap.ESMarkerType.CIRCLE_ROTATE, {
    x: 12629907.4,
    y: 2580180.5,
    height: 1,
    callback: function(){} // 创建成功后的回调
});

layer.addMarker(marker); // 将特效marker添加到特效层

特效标注的销毁和显隐方法

// 方法1：从三维场景上直接删除该特效层
esmap.ESEffectTool.removeLayer(layer);

// 方法2：删除该特效层的某一个标注
layer.remove(marker);

// 方法3：删除该特效层的所有标注
layer.removeAll();

// 方法4：手动显隐标注
marker.visible = false // 隐藏标注
marker.visible = true  // 显示标注

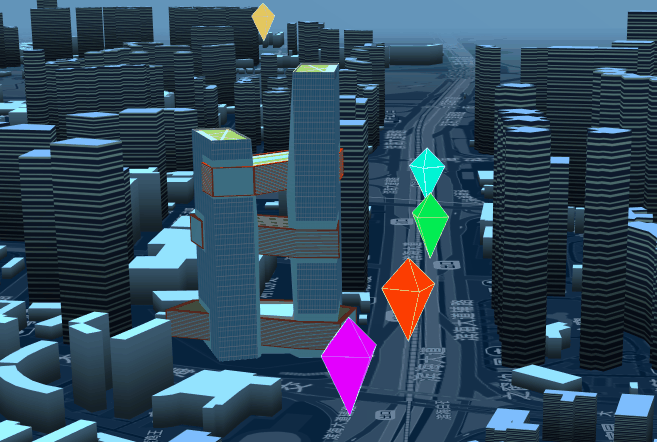

部分普通标注也可以应用特效方法(线标注、多边形标注、三维模型标注)

需要初始化特效主题配置开启"全屏特效(isOpenScreenEffect)"

// ------- 线标注 -------

// 创建线标注
var linemark = new esmap.ESLineMarker({...});
map.drawLineMark(linemark);
// 设置线标注发光
linemark.setBloomLight(0.7); // 默认最高亮度为1，可以向下调节亮度，范围为（0~1）

// ------- 多边形标注 -------

// 创建多边形标注
var polygon = new esmap.ESPolygonMarker({...});
// 设置多边形标注发光
polygon.setBloomLight(0.7); // 默认最高亮度为1，可以向下调节亮度，范围为（0~1）
// 设置多边形边缘发光
polygon.setOutline();
// 移除多边形边缘发光
polygon.removeOutline();

// ------- 三维模型标注 -------

// 创建三维模型标注
var marker3d = new esmap.ES3DMarker({...});
// 设置模型边缘发光
marker3d.setOutline();
// 移除模型边缘发光
marker3d.removeOutline();

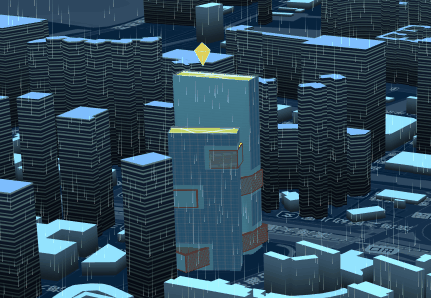

下雨特效效果

esmap.ESEffectTool.screenEffect.setRainScreenEffect({
    isShow: true
})

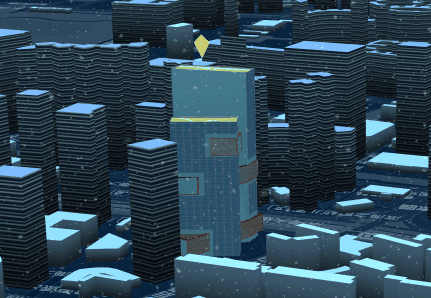

下雪特效效果

esmap.ESEffectTool.screenEffect.setSnowScreenEffect({
    isShow: true
})
