数据中心可视化-机房可视化-智慧机房数字孪生，高效运维管理

日期：2024-03-15

---

     机房可视化-机房IDC-数据中心可视化是指通过可视化的方式对数据中心的运行状态、资源使用情况、安全监控等进行展示和管理。可以帮助管理员更好地了解数据中心的运行情况和趋势，及时发现问题并采取措施，提高数据中心的运行效率和安全性。

易景空间三维可视化平台支持写实风、科技风、白天效果、夜晚效果的效果展示。



机房数据中心通过易景空间数据机房系统真实还原出机房的三维场景，展示了机柜、IT 设备、电源设备、空调设备、安全设备等，界面中同时搭配左右两侧的数据看板，以“所见即所得”的方式，实时远程监视数据中心的资产、运行、能耗、环境、安防信息。

1.机房数据中心分级总览

通过三维中的点击交互实现逐级下钻，实现了从地图-地区-园区-机房-机柜设备的逐级下钻的功能。从宏观的数据中心地理分布，再到微观的园区、机房，ESMap 都进行了高精度、轻量化的建模还原，使 Web 端的三维场景运行更加流畅，场景过度更加顺滑自然。支持鼠标 360 度自由操作，如旋转、平移、拉近拉远操作，同时也适配触屏设备的单指旋转、双指缩放、三指平移操作。


 机房园区室外三维地图

 机房园区三维地图

2.机房资产管理

机房设备可视化

在机房数据中心可视化系统中，将业务相关的设备资产如机柜、UPS、空调等，通过 CAD 图、现场照片等资料建模出来，再导入ESMap三维引擎中完成场景搭建和渲染。

机房数据中心设备模型可视化的优点主要有以下几个方面：

提高管理效率：通过机数据中心设备模型可视化，管理人员可以更直观地了解整个数据中心的设备情况，包括设备的位置、状态、性能等信息，

从而更快速地进行设备管理和故障排查。

降低维护成本：通过机房数据中心设备模型可视化，管理人员可以更准确地预测设备的故障和更换周期，从而合理安排维护计划，减少维护成本。

提高安全性：通过机房数据中心设备模型可视化，管理人员可以更及时地发现设备的异常情况，如温度过高、电流过大等，从而及时采取措施避免

设备故障或火灾等安全事故的发生。

提高可扩展性：通过机房数据中心设备模型可视化，管理人员可以更好地规划数据中心的扩展和升级，从而提高数据中心的可扩展性。

机房U 位可视化

机房数据中心可视化的颗粒度，不仅仅可以到机柜设备，还可以细化到单台机柜的 U 位设备分布情况。

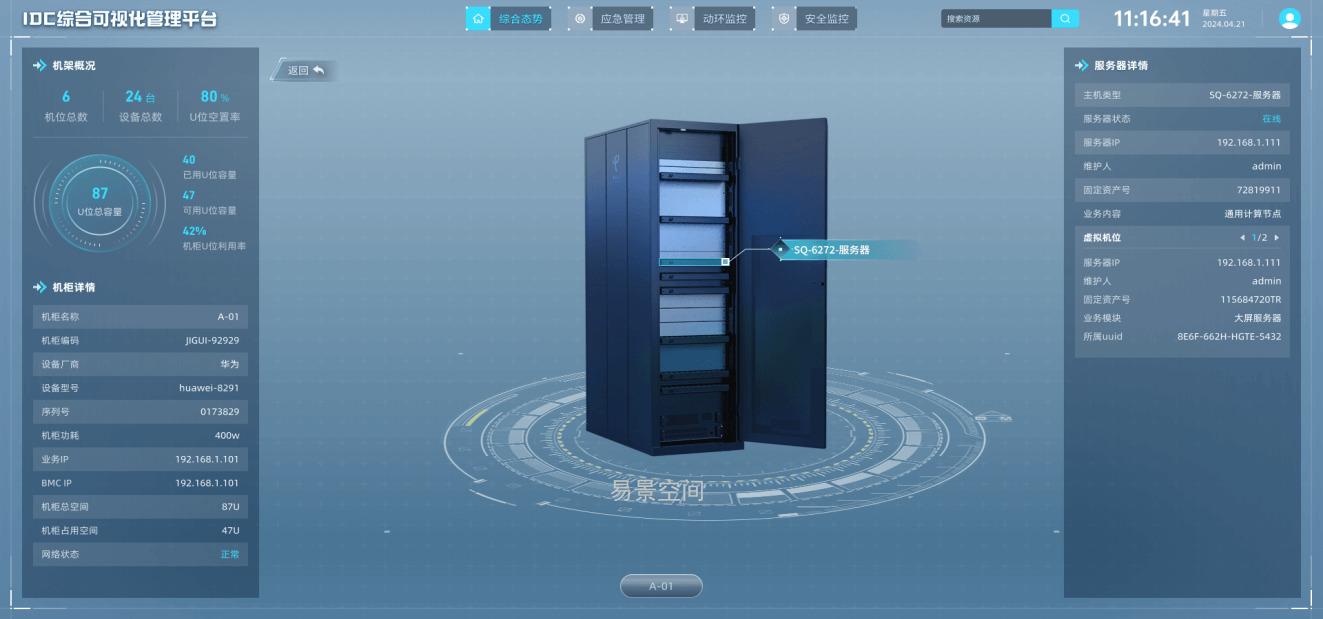

通过鼠标点击机房中的某台机柜，下钻至机柜内部三维场景，展示出机柜的总 U 位，以及 U 位上当前安装的 IT 设备。

点击设备，支持从 U 位上抽出展示设备基本信息，如设备名称、厂商、型号、业务 IP 等。

3.机房运行管理

机房负载情况

针对机柜 U 位、承重情况，以机柜为单位，运用三维柱状图效果，将 U 高、承重维度进行动态统计，直观展示机房内负载情况，

帮助运维人员更有效地管理机房容量资源，让基础资源使用情况可以一目了然。

4.机房设备告警

设备告警可视化可以实时监控设备的运行状态，及时发现设备的异常情况，如硬件故障、网络拥堵等，从而提高设备的稳定性和可靠性。可以帮助管理人员快速定位设备故障的原因和位置，从而缩短故障排除时间，提高设备的可维护性。

5.机房能源管理

电力容量

Power Usage Effectiveness是评价数据中心能源效率的指标，是数据中心消耗的所有能源与 IT 负载消耗的能源的比值。

PUE = 数据中心总能耗/IT 设备能耗，其中数据中心总能耗包括 IT 设备能耗和制冷、配电等系统的能耗，其值大于 1，越接近 1 表明非 IT 设备耗能越少，即能效水平越好。

机房容量可视化管理功能还支持通过空间搜索功能，对于已用空间和可用空间进行精确统计和展现，如当前机房的电力负载，支持透视每个机柜的总功耗情况，进而了解机房的能耗分布情况。

6.机房水电管线可视化

利用易景空间3D 引擎强大的渲染功能，将数据中心供电、供水管网线路进行高亮处理，并制作介质流向 UV 动画，真实复现数据中心日益密集的水电管道线路，使其分布排列变得一目了然。

供水管路为数据中心提供冷却和消防水源。在数据中心中，许多设备需要持续运转，会产生大量的热量，如果不能及时散热，会导致设备故障或损坏。因此，数据中心需要使用水来冷却这些设备，以保持它们的正常运行。

供水管路是将冷却水从水源输送到数据中心设备的管道系统，包括进水管道、出水管道、水泵、水箱、水冷却设备等。

供水管路还可以用于数据中心的消防系统，以保护数据中心的安全。如果发生火灾，供水管路可以提供消防水源，帮助消防人员灭火。

因此，供水管路是数据中心的重要组成部分，对于数据中心的正常运行和安全保障都有着重要的作用。

安防管理

7.机房门禁可视化

接入门禁识别系统，将各机房的门禁状态、通行次数、区域位置、部分信息等记录同步上传，辅以 2D 面板配合展示门禁数量、

故障记录、监控画面。系统探测到非法入侵行为时，将迅速触发告警提示，通过门禁点位颜色闪烁渲染、

提示音等多种形式通知运维人员及时处理。

8.机房视频监控可视化

ESMap支持融合 HTML5 各种多媒体功能，与消防、安防等视频监控进行联动，在三维机房空间内摆放摄像头点位，对接转码后的视频流，可随时随地调取实时视频影像，实际监控位置与影像结合，提升安保人员的管理、处理效率。

机房数据中心可视化优势

实时监控：机房数据中心可视化可以提供实时监控，让管理员能够及时发现问题并采取措施，以避免可能的故障或停机时间。

数据分析：机房数据中心可视化可以收集和分析大量数据，从而让管理员更好地了解数据中心的运行情况和趋势。

故障诊断：机房数据中心可视化可以帮助管理员快速定位故障，并提供详细的信息，以便更快地修复故障。

资源管理：机房数据中心可视化可以帮助管理员更好地管理资源，包括服务器、存储和网络设备。

可视化展示：机房数据中心可视化可以将数据中心的运行情况以图形化的方式展示出来，让管理员更直观地了解数据中心的运行情况和趋势。

 机房数据中心可视化在未来将继续发展和创新，以更好地满足用户的需求。用更加智能化、实时化、可视化和用户化的效果，满足用户对数据中心运行管理的需求
